GF流量计

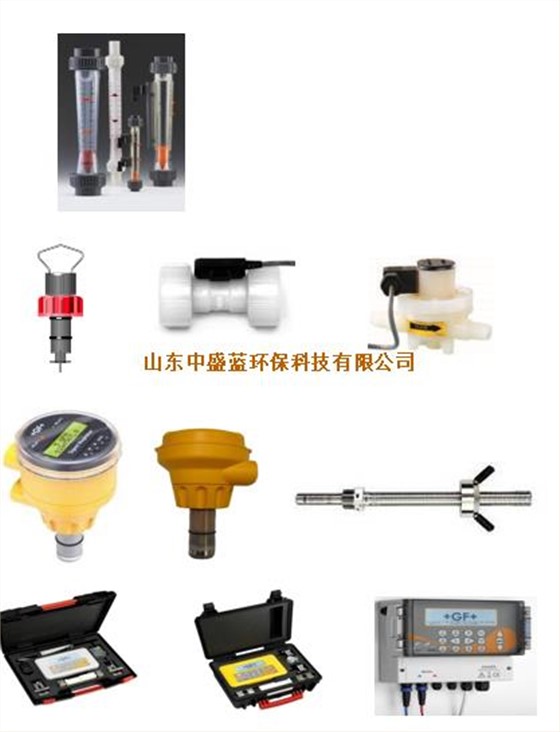

GF提供的流量测量技术

?可变面积流量计
?转轮流量传感器
?紧凑型低流量传感器
?电磁流量传感器
?超声波流量传感器

转轮流量计

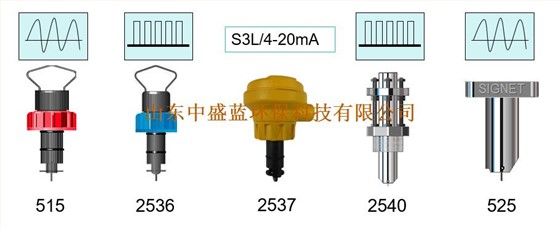

转轮流量计-产品

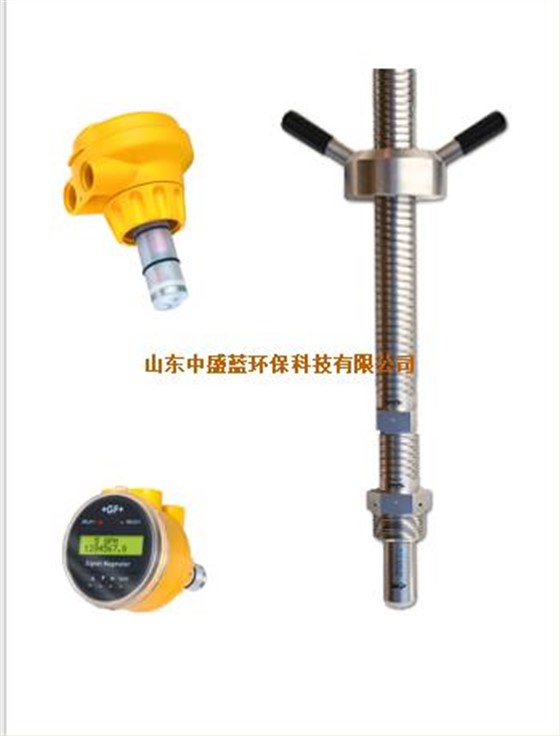

?插入式转轮流量计
?流体通过转轮，产生信号；
?磁铁和内部的电路产生频率，正比于流体流速；
?信号变送到监视器或者变送器上显示出来；

转轮流量计-优势

?结构简单，515/525无需外部供电
?从低压到高压全覆盖，可选择性多
?低至0.1m/s的流量测量
?可直接输出4-20mA电流，节约成本
?可在线插拔，不用停机

流量计选型三要素

温度：介质温度/环境温度
压力：介质压力
介质：介质成分（腐蚀性）、浓度、是否含颗粒物
其它相关因素：
测量范围、管径、粘度、安装方式、管道有无衬层（有衬层不建议用插入式流量计）、经济性等

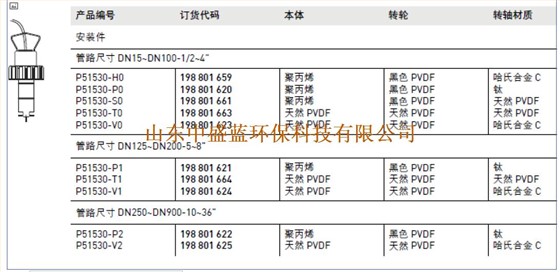

515流量计-选型

完整的流量测量系统包括：变送器（9900） + 传感器51530 + 安装件

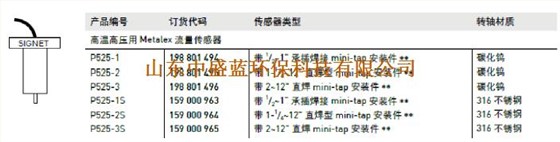

525流量计-选型

完整的流量测量系统包括：变送器（9900） + 传感器525 + 安装件

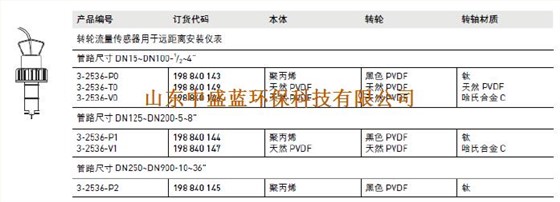

2536流量计-选型

完整的流量测量系统包括：变送器（9900） + 传感器2536 + 安装件

电磁流量计

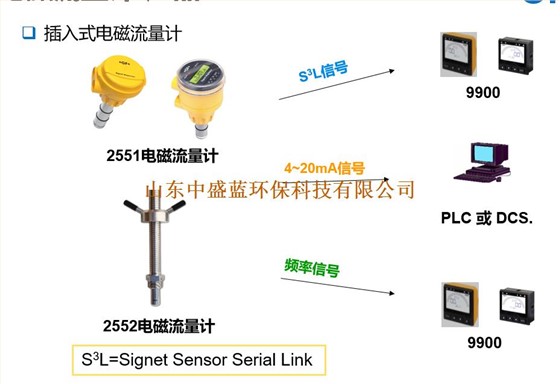

电磁流量计-产品

电磁流量计-优势

1.流速范围大：0.05~10.0m/s
2.双流向，可做空管检测
3.2552可带压安装，无需停车
4.没有可动部件，适用于污水流量测量
5.每一支传感器在出厂前，都在NIST流量回路中检测过。出厂时带有检测证书，以确保产品的可靠性

流量计选型三要素

电导率大于20us/cm才能使用电磁流量计
选材质+选型号

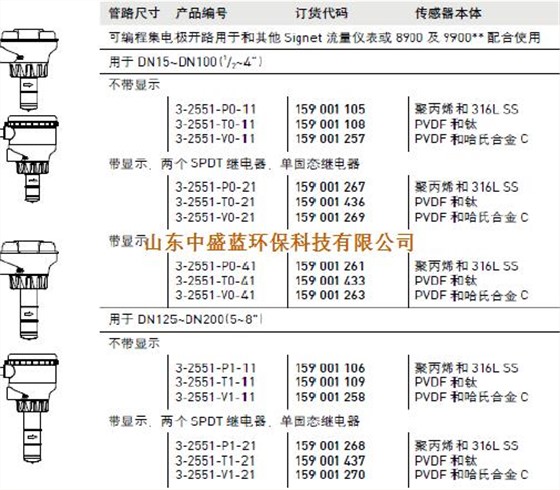

电磁流量计2551-选型

超声波流量计

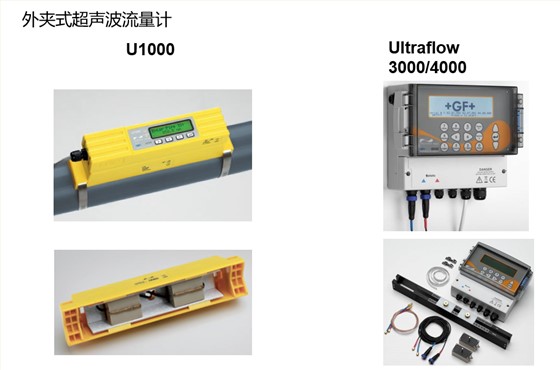

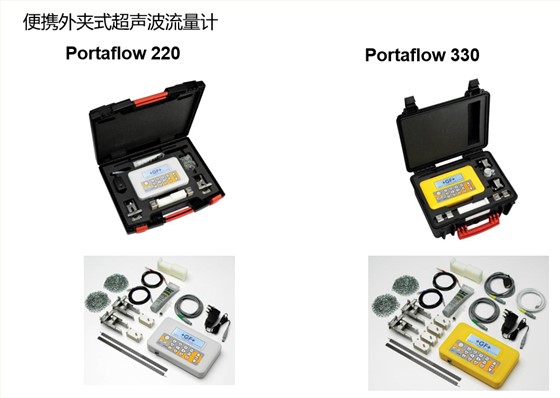

超声波流量计-产品

超声波流量计-规格

?3 种传感器适用管径范围:
?Type A: d13 - 115 mm
?Type B: d50 - 2000 mm
?Type D: d1500 - 5000 mm
?安装型式：便携式（电池供电）、固定安装
?输出4-20 mA 和脉冲
?数据记录(PF330 / U4000)
?流量范围: 0.1 - 20 m/sec 双向
?多语言选择
?精度：+/- 0.5 - 3%

超声波流量计-优势

?不接液，可测超纯水
?适用各种塑料、金属管道
?适用高温、高压的工况
?卡扣式固定，安装简单
?固定以及便携式可选

浮子流量计

可变面积流量计

?多种材料的结合
?d16 - d75 mm
?PVDF 高纯版
?高/低流量触点
?4-20mA 输出
?标准活接连接
?PVDF 导杆/浮子
?计量刻度-水，压印在锥形管上
?阻尼嵌件
