567蝶阀

蝶阀产品范围

567型对夹式，用于管线内安装

578型凸耳式，可用于末端安装。

口径 2″ - 24″ (DN50 – DN600)

型号 567 – 对夹式578 – 凸耳式563 – 对夹式

材质 PVC-U, CPVC, ABS, PP-H, PVDF，
外壳材质 PP-GF 30 加碳黑
密封

法兰O-型圈：EPDM, FPM，阀杆O-型圈：EPDM, FPM, FFPM 阀板密封：EPDM, FPM, PTFE

连接标准 ISO, ANSI, BS, JIS

执行机构 手动、气动、电动

附件 电动位置反馈、可锁手柄、调节棘齿手柄、手轮、加长阀杆

可选项 无硅、无油

567蝶阀特性-双偏心

传统中心对称设计

阀板与阀座始终处于挤压、刮擦状态，阻力大、磨损快、且易损伤执行器。

GF蝶阀双偏心设计

?开启或关闭时偏心阀板立即脱离阀座密封面，降低约50%操作扭矩
?阀门启闭时平滑过渡，降低蝶板和阀座之间的机械磨损和擦伤 ?免维护，延长使用寿命。
?全开状态时，蝶板密封面完全脱离阀座密封面。介质自由通过蝶板和密封圈之间的空间，冲洗掉任何附着的颗粒物 ?实现最小结垢量。
?先进的异型密封圈设计使压力冲击得到更好的吸收 ?提高使用寿命。
?由于双偏心设计，确保在两个方向上10公斤的压力等级。

567蝶阀特性-独特密封

阀轴密封

防止外部环境侵入的同时，防止介质外渗

?双重O型圈
?双向密封圈设计

独特的密封圈设计

减少潜在的泄漏

?外表面、蝶板、阀杆独立密封
?先进的异型密封圈设计使压力冲击得到更好的吸收 ?提高使用寿命

567蝶阀特性-人体工学

手柄的设计符合人体工程学

手柄材料采用的PP-GF，具有优越的硬度与强度，适应恶劣的工作环境。

?手柄留有加锁的孔眼，可以被锁在任意的开度位置，可以防止误操作。
?啮齿式的咬合设计，更加细致的5°分齿可以控制阀门的开度更加准确。

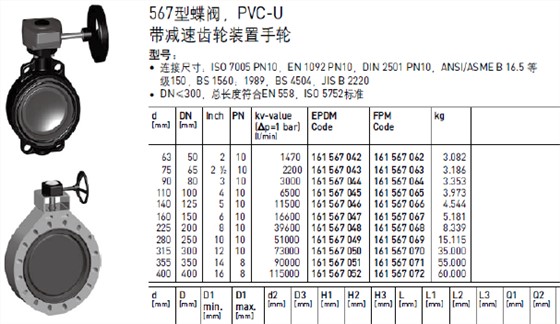

567手动蝶阀选型
